賦能智造，精準管控：論P(yáng)LM系統在離散型制造業圖紙管理中的核心價值

前言
離散型制造業圖紙管理長期面臨版本混亂、查找困難、協同效率低、與生產環節脫節等痛點。其核心問題在于：如何確保海量、動態變化的圖紙數據的唯一性、準確性和及時流動性？產品生命周期管理（PLM）系統正是對這一核心問題的系統性解答。PLM通過構建統一的數字化產品數據平臺，將圖紙以結構化數據而非松散文件的形式進行管理， 強制執行一套從創建、審核、發布、變更到歸檔的全生命周期工作流。它確保了“單一數據源”的真實性，使設計、工藝、制造、采購等部門基于同一份最新數據協同工作，從根本上杜絕了因版本錯誤導致的質量事故和生產浪費，為離散制造企業的數字化轉型奠定了堅實的數據基石。

離散型制造業如何利用PLM系統進行高效的圖紙管理

1. 離散型制造業圖紙管理面臨的挑戰

離散型制造業的產品由多個可分離的零部件組裝而成，其生產過程是“分解-加工-裝配”的模式。這使得其產品數據具有高度復雜性：

④跨部門協同：圖紙需要被設計、工藝、生產、質量、采購、售后等多個部門使用，對數據的及時性和準確性要求極高。

傳統的基于Windows文件夾共享、紙質檔案或簡單的PDM產品數據管理的管理方式，已難以應對這些挑戰，導致“離散型制造業圖紙管理”陷入效率瓶頸和風險漩渦。

圖：典型的離散型制造業流程產生的資料數據

2. PLM：圖紙管理的現代化解決方案

PLM產品全生命周期管理是一種戰略性的商業方法，它應用一套一致的業務解決方案，來支持在擴展企業內創建、管理、分發和使用產品定義信息。從技術層面看，PLM系統是實現這一方法的集成化信息管理系統。

PLM系統管理圖紙的核心邏輯是：以人為本的流程驅動，以產品結構為核心組織數據。

2.1 以產品結構（BOM）為核心組織圖紙
PLM不再以零散的文件夾來存放圖紙，而是將每一份圖紙都與具體的物料相關聯。所有這些物料通過產品結構樹BOM進行組織，清晰展示零件間的裝配關系。

圖：PLM中以BOM結構組織圖紙，清晰展示借用與裝配關系

這種方式使得工程師能夠快速理解產品構成，并精準定位到任何一張圖紙所在的層級和關聯文件，解決了“找不到”和“看不懂”的問題。

2.2 全生命周期的版本與變更控制
這是PLM管理圖紙最核心的價值之一。系統內置了嚴謹?shù)?/span>工程變更流程，通常包括：創建變更請求（ECR）-> 進行變更分析 -> 簽發變更通知（ECO）-> 執行變更。

版本控制：每次修改都會生成新的迭代版本，歷史版本均被完整保留且不可篡改，可隨時追溯。只有被“發布”的版本才能在后續生產中使用。

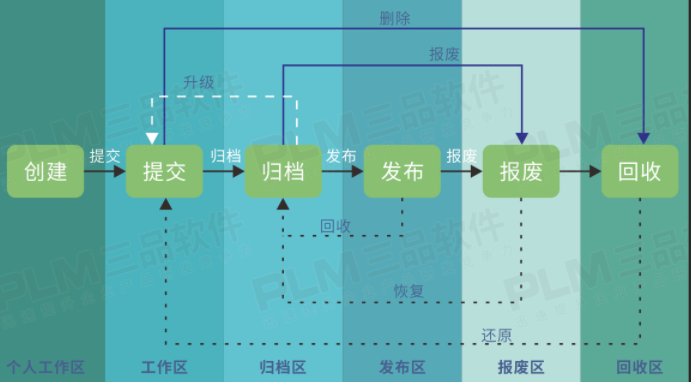

圖：圖紙全生命周期管理流程

根據 CIMdata（全球知名PLM領域權威咨詢機構）的觀點，“有效的變更管理是PLM價值的核心體現，它能將工程變更的執行效率提升50%以上，并顯著減少因變更錯誤造成的成本浪費。”

2.3 高效的協同與評審流程
PLM系統建立了基于流程的協同工作環境。

②任務分發與通知：流程節點會自動觸發郵件或系統通知，提醒相關人員處理，大幅縮短評審周期。

2.4 集中的安全與權限管理
PLM系統提供細粒度的權限控制。

①基于角色：可根據用戶的角色（如設計工程師、工藝工程師、質檢員）分配其對圖紙的讀、寫、復制、下載、打印等權限。

3. 實踐視角：以國產優秀PLM平臺為例

在國產工業軟件領域，三品PLM深耕中國離散型制造業，產品在圖紙管理方面形成了頗具特色的實踐方案。三品PLM基于上述PLM核心理念，提供了貼合國內企業習慣的圖文檔管理、BOM管理和流程管理模塊。

③性價比與易用性：作為國產軟件，其在實施成本、本地化服務支持和用戶操作習慣的貼合度上具有一定優勢，為廣大中小型離散制造企業提供了通往數字化管理的可行路徑。

客觀而言，引入像三品PLM這樣的系統，可以幫助企業快速構建起規范化的圖紙管理體系，是實現精益生產和智能制造的必備基礎。

4. 實施效益總結

通過部署PLM系統進行圖紙管理，離散型制造企業可以獲得立竿見影的收益：

表：PLM圖紙管理模式與傳統模式效益對比

5. 結語

在“中國制造2025”和工業4.0的浪潮下，離散型制造業的競爭本質是產品創新能力和制造效率的競爭。圖紙作為產品定義的終極體現，其管理能力直接決定了企業的核心競爭力。實施PLM系統，已不是一項“可選項”，而是企業邁向數字化、智能化，保障高質量可持續發展的必由之路。它通過將圖紙數據從靜態的文件提升為動態的、可流動的、可增值的戰略資產，最終為企業降本、增效、提質、創新提供最強有力的支撐。

（本文主要闡述了離散型制造業如何利用PLM系統進行高效的圖紙管理）
