在現代制造與研發行業中，圖紙文檔是產品設計與開發過程的核心產出物，其管理質量直接影響產品開發的效率、協作的一致性與知識資產的安全性。有效的圖紙文檔管理不僅涉及文件的存儲與檢索，更包括版本控制、權限管理、流程規范與技術狀態的全面管控。本文將從技術性角度分析企業研發部門圖紙文檔管理的核心挑戰、關鍵方法與系統構建邏輯，并簡要介紹三品圖紙管理系統在這一領域的應用。

一、圖紙文檔管理的主要挑戰

研發圖紙通常以二維/三維CAD文件、技術說明文檔、BOM表及變更記錄等多種格式存在，且隨著項目推進頻繁迭代。常見的管理難點包括：

1. 版本一致性難以保證：多人協同設計時，圖紙版本易產生分支或沖突，導致生產或裝配錯誤。

2. 權限與安全控制復雜：不同角色需具備不同的訪問與操作權限，防止技術泄露或誤操作。

3. 流程管理缺乏規范性：圖紙的創建、審核、發布、變更缺乏電子化流程支撐，依賴人工跟蹤，效率低下且易出錯。

4. 數據孤立與檢索困難：圖紙及相關文檔分散在個人計算機或共享盤中，缺乏統一分類與元數據管理，檢索耗時且易遺漏。

二、圖紙文檔管理的技術體系構建

為解決上述問題，企業需構建結構化的圖紙文檔管理體系，重點包括以下技術要素：

1. 集中化存儲與元數據建模

所有圖紙文檔應存儲在統一的受控庫中，并通過元數據進行描述。基于PLM產品生命周期管理或PDM產品數據管理理念，可采用數據庫記錄文檔屬性，實現高效檢索與關系映射。

2. 版本控制與基線管理

系統應支持嚴格的版本管理機制，每次修改生成新版本并保留歷史記錄，同時支持基線功能，在關鍵節點凍結版本狀態，確保可追溯性。

3. 權責管理與角色權限配置

基于角色的訪問控制模型，為不同部門與職能分配權限。例如：設計人員可編輯圖紙，工藝人員僅可評論，質檢人員僅能查看已發布版本。

4. 流程電子化與狀態管理

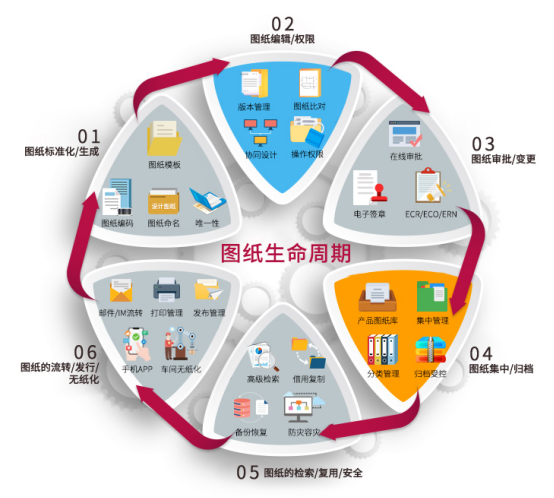

通過工作流引擎驅動圖紙審批與變更流程，例如提交→校對→審核→批準→發布。每一環節記錄操作人與時間，并支持流程節點的自定義與條件跳轉。

5. 集成與擴展能力

系統需支持與CAD軟件、ERP及MES系統的集成，實現BOM同步、圖紙輕量化瀏覽、線上批注等功能，避免數據孤島。

三、三品圖紙管理系統軟件簡介

三品圖紙管理系統是一款專注于企業研發數據管理的軟件產品，基于上述技術理念構建，適用于制造業、建筑業及工程設計領域。其核心功能包括：

圖紙集中管理：支持多種格式圖紙的上傳、在線預覽與分類管理，通過元數據字段構建結構化數據庫。

版本與變更控制：自動記錄版本歷史，支持版本比較與回溯，變更過程可關聯ECN工程變更通知流程。

權限精細化管理：可按組織架構、項目角色配置操作權限，支持細粒度控制至文件夾或文件級別。

流程協作與審批內置可視化工作流設計器，支持自定義審批流程，并提供消息通知與待辦提醒。

系統集成能力：提供API接口支持與常見ERP、PLM及CAD軟件的集成，支持移動端訪問。

三品圖紙管理系統通過技術手段幫助企業實現圖紙文檔的全生命周期管理，提升協同效率并降低合規風險。
